Testando o Lastro com trafego intenso

Testando o módulo com o lastro com trafego intenso. Teste Ok. nao esta muito bonito para fotos, mas um dia melhora.

Etapa de lastro.

O fim de semana foi um pouco conturbado, mas a etapa de lastro comecou.

A maquete comecou a receber o lastro das linhas. O primeiro módulo esta quase pronto. Abaixo temos algumas fotos feita as pressas do lastro pronto.




Temos tambem


O parafuso marca a posicao de um Sinaleiro Anão para chave.

A técnica para aplicar o lastro foi baseada no video abaixo:

http://www.youtube.com/watch?v=QoYbudt945E

Árvores de fio

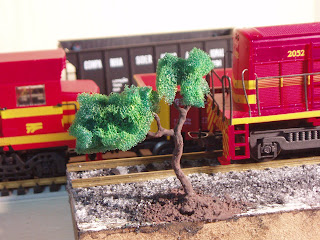

Baseado na técnica descrita noutra postagem deste blog, resolvi fazer umas arvores para testar, o resultado disso esta abaixo:



A técnica é bem simples:

Pegue um fio de cobre flexivel de aproximadamente 1,5mm de sessão ou se nao tiver pode associar alguns ou remover fios para chegar numa espessura interessante.



Corte com aproximadamente 7 cm de comprimento e torça a base do fio para o tronco. Com mais ou menos 2 a 3cm separe dois lados e temos uma forquilha do tronco. Agora torça cada um deles um comprimento qualquer para os galhos, repita a técnica da divisão para fazer mais galhos.

A base do tronco voce pode separar uns fios para os lados para simular raiz.

agora é só cortar a árvore com a altura que necessita. Uma locomotiva com trilho tem uma altura aproximada de até 7 cm. dependendo da árvore, ela pode ou não ficar mais alta que uma locomotiva, depende do tipo de árvore.

Agora voce pode pintar o tronco. No meu caso, com corante preto para tinta misturado com cola branca e água para dar volume, pincelei por todo o tronco para cobrir os fios de cobre, depois de seco, umas pinceladas de guache escolar que tinha a mão na cor marrom deu o toque final ao tronco. O guache nao pega direito nesta mistura, por isso foram necessarias varias camadas de guache. A vantagem disso é a cara de casca de árvore.

Com o tronco pronto é hora das folhas. No exemplo da foto acima, temos um pedaço de espuma que achei numas andanças por ai. nada grande, mal deu para a árvore. Mergulhei a espuma num copo com água e corante verde Xadrez por alguns minutos, torça para tirar a água e tinta e deixe secar. depois de seco é só fazer um furo para inserir a espuma no tronco e coloque no tronco usando cola branca para segurar a espuma.

Depois disso umas pinceladas de tinta amarela dao o toque final ao conjunto. As folhas estao meio estranhas, mas na falta de algo melhor no momento ...



Alguns visitantes perguntam de onde vem tanta inspiração para a maquete, eu digo isso em outro blog que esta no Link abaixo:

http://cartelcaipira.ning.com/profiles/blogs/estilo-shelf-layout-de

Controlador de Locomotivas com poucos componentes

Todo iniciante da área de ferreomodelismo precisa rodar seus trens, se voce é como eu, um Brasileiro que esta sempre com o bolso vazio e gastou demais comprando trem e trilhos, voce nao precisa comprar um controlador frateschi para começar a rodar seus trens. Voce pode construir um controlador bem simples que usa poucos componentes e alem de muito barato pode ser tambem seu segundo ou terceiro controlador para controlar outras linhas de sua maquete quando receber visitas inesperadas. Voce só precisa de uma fonte que forneca no minimo 12V e pode até usar uma fonte de PC para alimentar sua maquete, embora uma fonte de PC forneca muitos amperes para seu circuito e pode ser perigoso.

O link para o PDF esta abaixo:

http://www.4shared.com/file/80470261/897744b8/CtrlLocomotiva.html

Para os iniciados em Eletronica, o circuito é baseado num regulador de tensão chamado LM317 que é bem popular em fontes de alimentação. Com o potenciometro voce pode aumentar e diminuir a saida de tensão para a linha que chega até 12V.

O LM317 pode entregar até 1,5A, como cada Locomotiva Frateschi é cotada para 12V e 250mA de corrente, podemos com 1,5A controlar até 6 locomotivas por controlador, contanto que sua fonte de alimentação possa fornecer acima de 1,5A de corrente.

E assim começa a experiencia...

Será que o mato passou no teste? Bem, o mato foi fixado com sucesso usando um furo de prego na madeira, A foto acima tem o teste do mato com um trilho velho e uma amostra do Lastro de areia de aquario Branca misturada com toner. Note que temos ao lado um tronco feito com fio elétrico. Ainda nao tive tempo de terminar este tronco e nao sei como e nem com o que vou pintar este tronco, isso vai ficar para depois.

Será que este mato esta muito alto? Vejamos agora com um vagão montado as pressas de qualquer maneira para ver se passa no teste de altura:



Bom, quanto a altura tudo bem, No proximo capitulo vamos ver a árvore

O qe fazer? Como fazer? Ideias para o Futuro

Estou a alguns dias brigando com o lastro dos trilhos, fui informado que a areia de aquario é uma boa pedida por estar na escala, entretanto na regiao atrazada onde moro só achei areia branca que acabou nao ficando uma boa ideia, como o bolso esta curto resolvi improvisar tentando pintar esta areia de um cinza mais escuro, como nao tenho tinta a ideia foi misturar o pó de toner de impressora usado com a areia para escurece-la. Voilá! Lastro instantaneo saindo, entretanto o pó de toner nao fixa na areia, basta apenas derramar a areia de uma altura grande e veremos no chão areia branquinha novamente, para piorar para colar a areia no tablado a mistura de cola com água tira o toner da areia deixando-a branca novamente. O resultado podemos ver abaixo:

Tive a brilhante ideia de colar assim mesmo a areia branca na madeira e depois da cola estar aplicada, derramar por cima uma nova camada de areia branca misturada com toner para ver se a brincadeira da certo, pelo que parece o resultado melhrou um pouco,
Noite passada um amigo me sugeriu comprar pó de brita para aplicar, mas vai ser dificil comprar um unico palito de dente até o fim do mês. Vamos fazer mais experiências para ter exito.

Enquanto isso...


O Natal ja passou e aquela decoração natalina que nao tem mais função me deu uma ideia interessante, aquele pisca pisca natalino que perdeu uma lampada e deixou de funcionar ou esta cheio de remendos me deu uma ideia de fazer postes de iluminação para a maquete. O problema é que as lampadas sao muito grandes, mas acho que uma serra poderá fazer algum efeito interessante. Todo mundo fala para eu usar Led, leds eu tenho aos montes em casa tambem, mas tem um pequeno incoveniente O Led Branco tem uma luz meio palida e a lampada incandecente uma luz alaranjada como a dos piscas natalinos. Cada lampada do pisca é uma lampada de 1 a 2volts de tensão de uso e sao ligadas em série. Se voce tem uma fonte de 12V pode ligar 12 destas lampadas e terá iluminação interessante. Veja um teste com uma bateria de 9V alimentando algumas lampadas:

Ao fundo da foto temos festões que sobraram tambem. Note que nesta foto parece mesmo com mato. Vou pregar eles numa madeira para ver como se comporta como mato, nao esquecendo de cortar com uma altura de 2 a 3cm. e as sobras vou recortar e encher um potinho para ver se presta como folhagem de árvores. O resultado desta brincadeira veremos em breve.

E por falar em Árvores ...


Este tutorial para arvore de fio eletrico é bem interessante:

http://www.one-ring.co.uk/phpBB2/kb.php?mode=article&k=174

Existe este outro link tambem. As técnicas são proximas, muda o material

http://wargamesterrain.50webs.com/tutorials4a.html

E temos este aqui tambem:

http://almada21.no.sapo.pt/artigos/tec_terreno.htm

Nova Maquete Pronta!

Uma semana se passou e um novo fim de semana chegou. Este fim de semana foi feita a instalacao da maquete em sua posição final. Após pregar as tabuas na parede é hora de mostrar o resultado da montagem feita uma semana antes. Esta prateleira tem 3 metros de comprimento por apenas 20 cm de largura. Abaixo temos as imagens da maquete em operação basica:

FerreoModelismo - Montagem da Maquete

Partindo para um Novo Mundo


Um sábado sem aborrecimentos e sem encrencas no ar, momento perfeito para se iniciar uma maquete, Tres tabuas de compensado, umas folhas de EVA Cinza, Trilhos, Cola e muita vontade são os ingredientes perfeitos para tal empreitada.

Começamos com a montagem da chapa do AMV, colando e pregando os trilhos para ter uma base das linhas. Depois disso, fazemos a montagem da tabua central onde teremos duas linhas e no fim replicar a montagem da tabua do AMV invertido. Agora falta testar as linhas para nao ter descarrilamentos. Após o teste concluido, e o dia terminado, vamos esperar o proximo capitulo.
